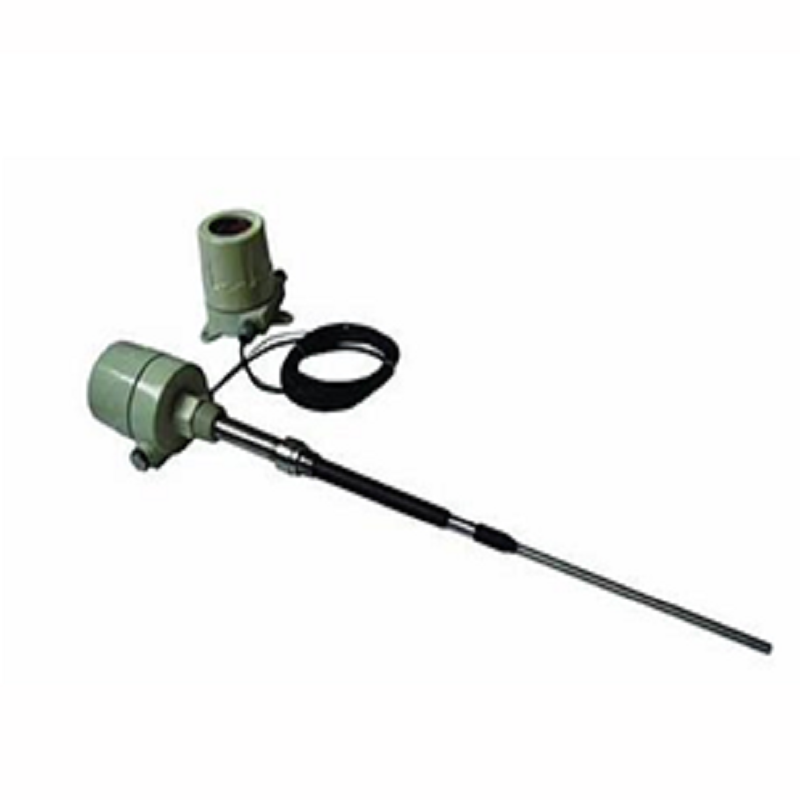

射頻導納開關電子線路采用了抗粘附電路，可以在探測真實物位的同時清除粘附和懸掛在探頭周圍的假物位信號影響。

     射頻導納開關根據灰?guī)靷鞲泄ぷ髟?，可探測各種容器中物料的有（高位）或無（低位））。它可以設置高位 或低位模式的故障報警。

     射頻導納開關可檢測任何工藝物料，例如：精煉油、汽油、導電泥漿等。

原理：

     射頻導納的探測極棒與金屬容器罐壁之間具有電容特性，由此構成一個電橋電路，振蕩電路產生的射頻振蕩信號加在這個電橋上。當被測介質未接觸到探測極棒時，電橋處于平衡狀態，沒有輸出信號。而當被測介質填充到探測極棒與罐壁之間時，由于被測介質的電特性與空氣不同，會引起電橋電路的不平衡，從而產生輸出信號。

技術參數：

典型應用：故障報警，上限、下線，現場可調

外殼標準：鑄鋁，標準

探頭材質：304/316不銹鋼，PTFE（可選）

操作溫度：-184~+260℃（≥260℃選陶瓷探頭）

環境溫度：-40~+66℃

過程壓力：-0.1-6MPa

繼電器輸出：雙刀雙擲，10A，115vAC或26vDC(阻性)  或5A，220vAC

供電電源：120/220vAC,50-60Hz；24vDC（可選）

過程連接：法蘭、螺紋（可選）

探桿長度：500mm（可選，可按要求定制）

消耗功率：3w

延遲時間：0~30秒可調（開或關）

靈 敏 度：0.5pf~750pf

電氣接口：M20*1.5

失電保護：常開或常閉，現場可切換

防護等級：I級，C或D組

                 II級，E、F或G組
