簡介：

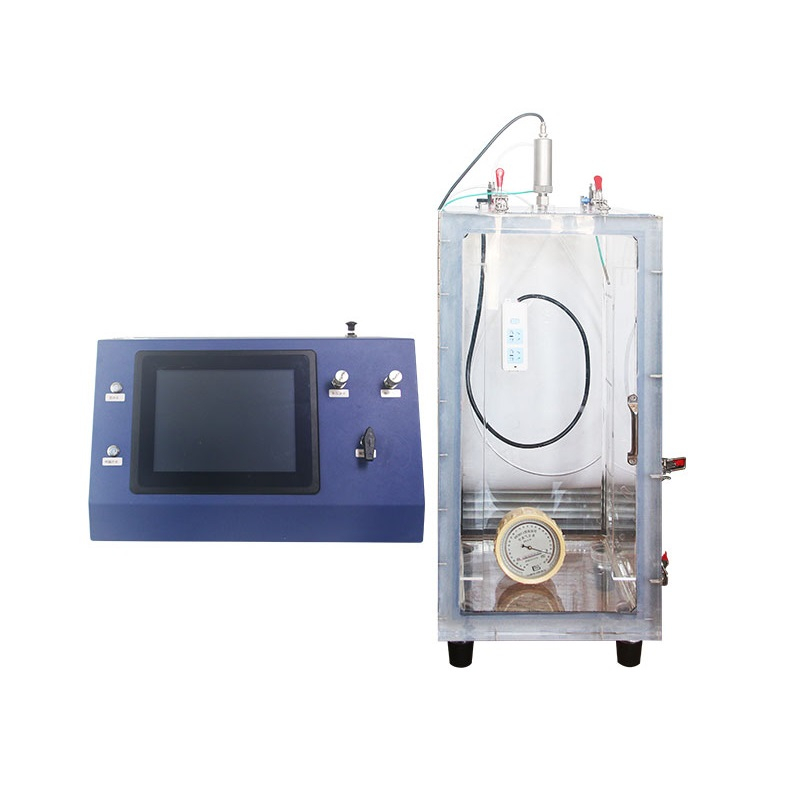

GJM-960空盒氣壓表檢定裝置采用高精度進口諧振壓力傳感器可高精度，高分辨率測量大氣壓，采用10.4寸電容觸摸屏和WINDOW系統，拓展性強，可根據不同要求進行各類功能疊加，高精度氣壓計可以顯示大氣壓，海拔高度，溫度，等信息。

技術參數：

測量范圍：0hPa～1200hPa

準確度等級：0.02級（±0.2hPa）

分辨率：0.01hpa

檢測倉空間：400*400*800（毫米）

溫度：0-35°c

工作溫度：-10℃～40℃

存儲溫度：-30℃～50℃

電源：AC220V±22V，2A

USB接口：1個

頁面介紹：

升降速率：單位 hpa/min ,可根據規程要求，控制升降壓速率

當前海拔：依據海拔和高度表折算出海拔信息

單位：不同單位切換，默認有：KPA  PA  hpa   mbr  inhg  mmhg

數據：顯示存儲數據，默認0.5S采集存儲一次

設置：對傳感器進行標定，對機場高度進行設置

曲線保存：保存當前曲線，保存在桌面“圖片：文件夾內

計時功能：記錄時間，點擊“計時”功能開始計時，點擊“暫?！保嫊r結束，并清空時功能，如下圖：

數據存儲和導出：

點擊:   ”數據”，查看數據階段，不再更新大氣壓力數據

點擊：“下載列表”

提示下載成功，此時存儲為Excel文件，存儲在電腦桌面上的“下載”文件夾內。

設置和標定：

高精度氣壓儀提供2種校準方式：線性校準和二級校準

線性校準適合線性誤差和固定差值校準，根據以下公式，可對氣壓，溫度，海拔進行校準

真實值=顯示值*系數+修正值（溫度僅有線性校準）

輸入驗證密碼：“2322”

點擊二級校準進入校準頁面 如下圖：

壓力控制原理圖：

切換閥：高位為正壓  低位為負壓

通過微調閥，控制升降壓速度

通過轉向閥：控制壓力，轉向閥垂直狀態時為關閉狀態，轉向閥也可以控制壓力升降速度。

壓力接口：壓力接口采用軟管連接，連接氣室（透明箱）

壓力數據接口：接高精度壓力傳感器

溫度數據接口：接溫度高精度傳感器

升壓過程：

打開泵開關按鈕，切換閥調為低位

轉向閥切換至加壓端開始加壓

通過調節轉向閥角度和微調閥，控制加壓速度
